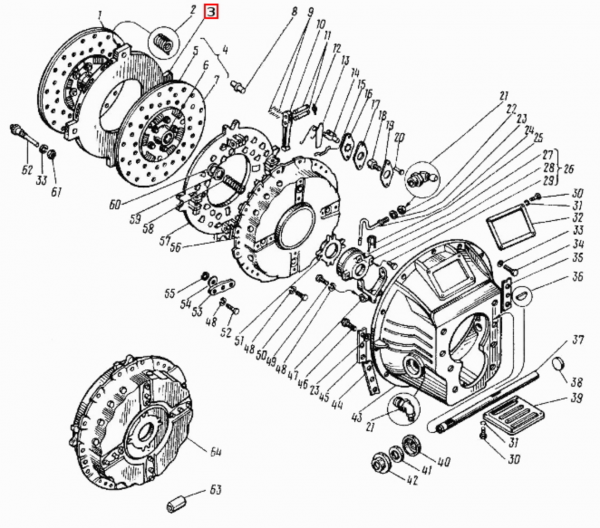

Kupplungsscheibe 238-1601094-G, Zwischenstück für YaMZ-Motoren.
Es ist Teil der Motorkupplung und wird zwischen der vorderen angetriebenen Kupplungsscheibe 238-1601094-G und der hinteren angetriebenen Kupplungsscheibe 238-1601131 eingebaut. Als Zwischenglied zwischen den angetriebenen Scheiben überträgt es während der Kompression das Drehmoment vom Schwungrad 238-1005115-E auf diese . Es steht in ständigem Eingriff mit dem Schwungrad, in das es mit Vorsprüngen (Ohren) eingreift. zusammenarbeiten Die Vorsprünge haben Löcher für die Auslösefedern 238-1601102-B, die mit der Stange 238-1601302, der Mutter 250615-П29 und der Federscheibe 252137-П2 . Beim Auskuppeln drücken die Federn die Scheiben auseinander. Die Zwischenscheibe weist durchgehende Hohlräume auf, die der Belüftung dienen. Die Drehmomentübertragung erfolgt, wenn der Druckring 236-1601120 der Hauptkupplung 236-1601180 alle drei Scheiben zusammendrückt. Die nun auf die Abtriebsscheiben wirkende Rotation wird über deren Innenverzahnung weiter auf die Welle der Kupplung 151.21.034-3 übertragen .
Die Abtriebsscheiben stehen über ihre Innenverzahnung ständig mit der Kupplungswelle im Eingriff.
